NAKANISHI分板机主轴助力分板加工高速发展

2023-08-26 18:20 已有人浏览 小编

NAKANISHI分板机主轴助力分板加工高速发展



   随着电子技术的高速发展,对产品的需求也越来越高精度,传统分板机主轴已经很难满足生产要求,加上劳动力的高额成本,NAKANISHI分板机主轴将会是您在分板行业上最佳选择。

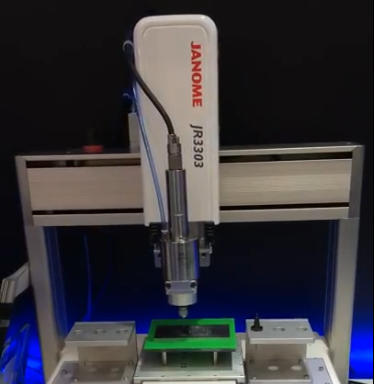

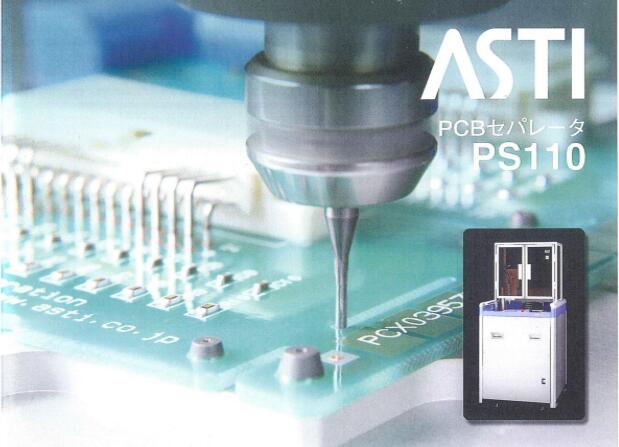

         NAKANISHI分板机主轴又叫高速主轴、高频铣。能解决由PCB板因切割力道不匀及折板角度差异的问题;有效避免了PCB电气回路及零件、锡道的破坏。大大提高PCB板切割速度,切割精度及表面光滑无毛边。故NAKANISHI分板机主轴是我国分板行业使用最广泛的主流产品。

        NAKANISHI分板机主轴主要选用E3000系列,此系列由于转速高(可达6W转范围内调速),精度高(旋转精度1μm内),体积小(直径30mm),加工力足等优势被广大用户所认可。

       NAKANISHI分板机主轴搭配无碳刷式电动马达经久耐用、寿命超长且节省后期使用成本。整套控制系统采用闭环控制,加工过程中NSK分板机主轴有任何问题或故障,都在控制器面板上输出报警,皆有自动停止运转功能。NAKANISHI分板机主轴采用空气冷却,可长时间连续工作并保持高精度。

       NAKANISHI分板机主轴根据换刀功能可分:手动换刀、气动换刀及全自动换刀三大类。手动换刀类主轴:NR-3060S/NR-453E/NR-403E等型号,需更换刀具时,用货里标配的两个扳手,按大小放在主轴头端的指定位置上,正反两个方向同时用力,即可实现装刀卸刀操作。


  气动换刀类主轴:NR40-5100ATC/NR50-5100ATC等型号,换刀时,在主轴中端部位有个气管接头,往里输出0.55~0.6Mpa气压时,主轴上的锁嘴张开,更换好对应的刀具后,断气实现主轴锁嘴锁紧,即完成换刀,但此类换刀主轴因直接更换刀具,在换刀过程中刀具的安装位置有2mm以内的误差,所以用此类主轴可在刀具上安装定位环,保证每次换刀都在同一位置上。


  全自动换刀类主轴NR3060-AQC,此类主轴也是通过充气/断气来实现换刀操作,但与换刀主轴不同的是:这款主轴是直接换整个刀座的,刀座上已提前装好刀具,所以这款全自动换刀主轴的换刀精度是非常高的,每次换刀后的Z轴都是固定在同一个点上。
